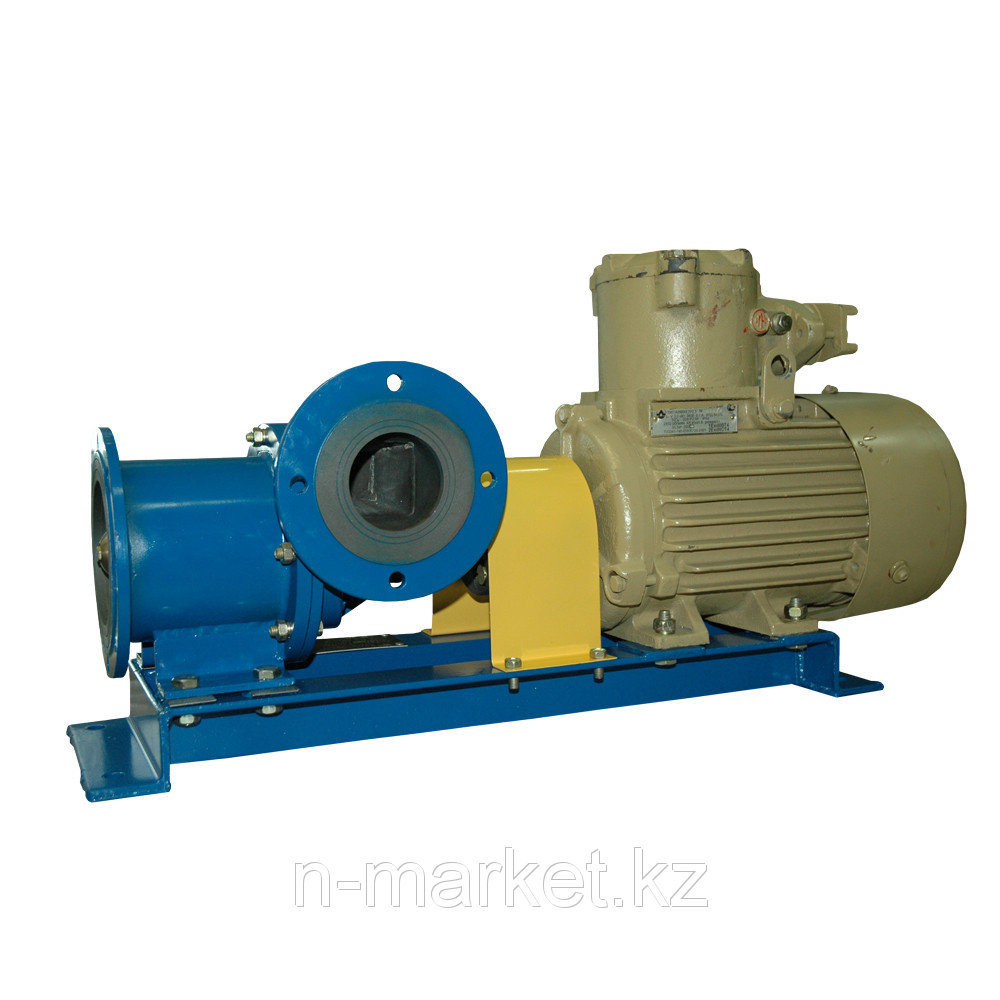

Оседиагональные (шнековые) насосы УОДН
УОДН применяются для перекачки:
- светлых (бензин, дизтопливо) и темных (нефти, мазуты, масла) нефтепродуктов;
- вязких, загрязненных нефтеостатков из емкостей, цистерн, танкеров, резервуаров.
Преимущества и особенности УОДН:
- способность перекачивать жидкости высокой вязкости до 500 сСт и с высоким содержанием газов;
- при перекачки жидкостей с высоким содержанием крупных твердых частиц до 20 мм, показатели работы насоса неизменны даже при изменении концентрации жидкости;
- транспортировка жидкостей с высоким содержанием волокнистых примесей становится возможной благодаря особой форме кромки рабочего колеса, которая предотвращает их наматывание;
- в насосах применяется шнековое колесо с винтовыми лопастями переменного шага, что позволяет получить межлопаточных канал, обеспечивающий низкую гидродинамическую нагруженность лопастей, высокие антикавитационные и энергетические качества.
- Высота всасывания - до 8 метров;
- Потребительская мощность неизменная, электропривод не перегружается.
- Простота обслуживания;
- Широкий диапазон использования;
- Компактность исполнения.
Незаменимы:
- при аварийных ситуациях для перекачки вязких жидкостей;
- для базовых работ на нефтебазах, наливных эстакадах, в системах промстоков и промотходов;
- при проливах нефти и нефтепродуктов;
- при откачке нефтепродуктов из заглубленных резервуаров.
Название |
Производи- |
Напор |
Высота всасыва- |
Темпера- С° |
Тип уплотнения: |
Питание |
Макси- |
Частота вращения, об/мин |
---|---|---|---|---|---|---|---|---|
УОДН 120-100-65 |
20…54 |
13...8 |
8 |
-20…90 |
М |
3/380 |
3 |
3000 |
УОДН 130-100-75 |
20…70 |
18...9 |
8 |
-20…150 |
М, Т |
3/380 |
5,5 |
3000 |
УОДН 160-100-65 |
20…70 |
52...13 |
8 |
-20...150 |
Т, ДТ |
3/380 |
11 |
3000 |
УОДН 170-150-125 |
90…198 |
30…16 |
8 |
-20…90 |
М |
3/380 |
18,5 |
3000 |
УОДН 200-150-125 |
75...185 |
52...28 |
8 |
-20...150 |
М, Т,ТД |
3/380 |
30 |
3000 |
УОДН 201-125-80 |
50...95 |
60...30 |
8 |
-20...150 |
М, Т, ДТ |
3/380 |
18,5 |
3000 |
УОДН 240-175-150 |
50...300 |
77...36 |
8 |
-20...150 |
М, Т, ДТ |
3/380 |
55 |
3000 |
УОДН 290-150-125 |
36...180 |
30...20 |
8 |
-20...150 |
М, Т |
3/380 |
18,5 |
1500 |
УОДН 300-200-150 |
100...450 |
90...35 |
8 |
-20...150 |
М, Т, ДТ |
3/380 |
90/110 |
3000 |
УОДН 360-250-250 |
400...800 |
85...40 |
8 |
-20...150 |
М, Т |
3/380 |
200 |
3000 |
