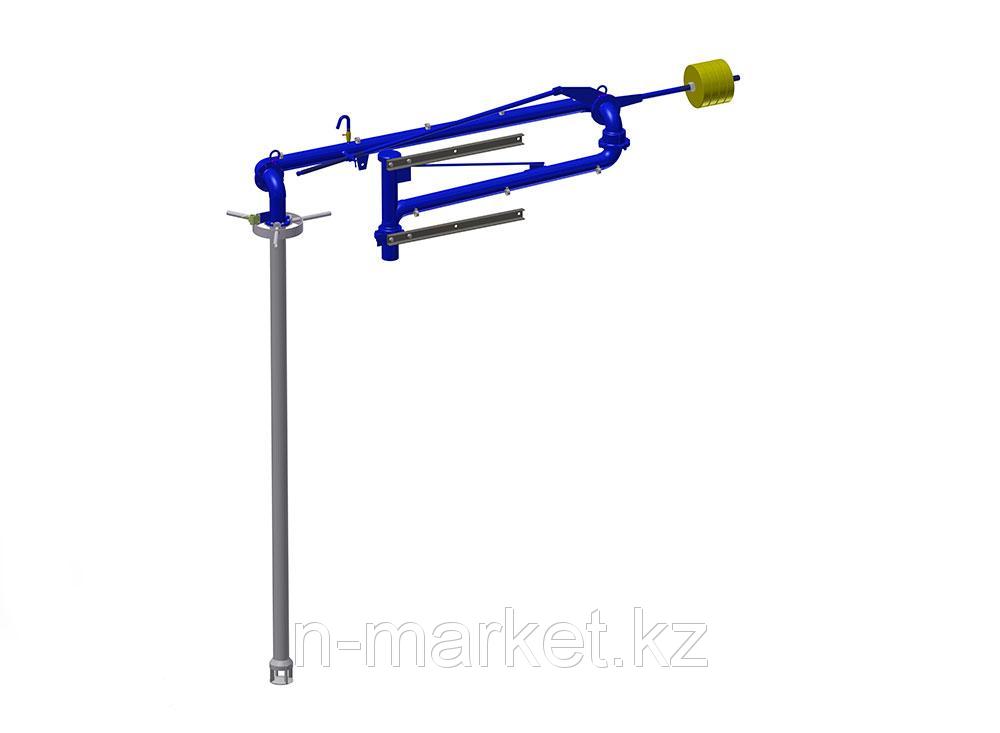

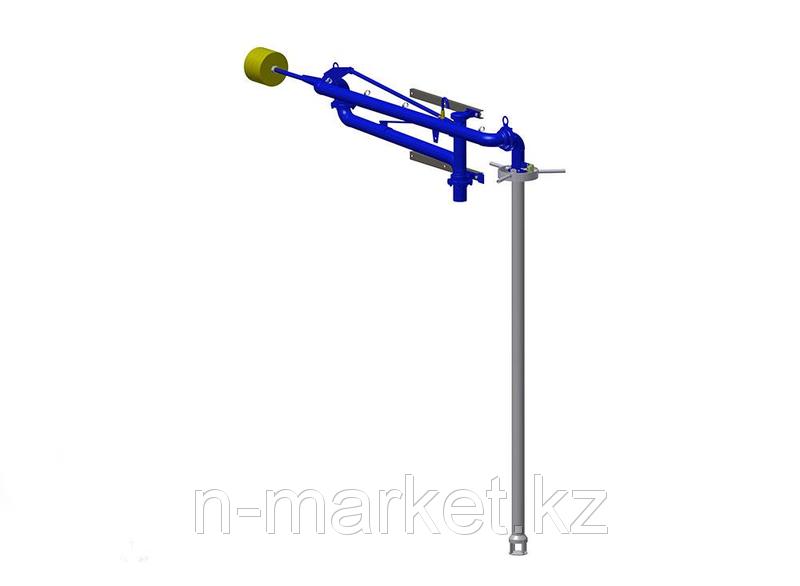

Устройство УНЖ6-100-01 предназначено для негерметизированного верхнего налива нефти и нефтепродуктов в железнодорожные цистерны.
Техническая характеристика
|
1. |
Диаметр условного прохода, мм |
100 |
|
2. |
Условное давление, МПа (кг/см2) |
1,0 (10) |
|
3. |
Зона действия, м |
6 |
|
4. |
Допустимая скорость налива нефтепродуктов по ВУП СНЭ-87, м/с, не более: светлых тёмных |
- 5,4 9 |
|
5. |
Расчетная пропускная способность нефтепродуктов при допустимой скорости налива, м3/час, не более: светлых тёмных |
- 150 250 |
|
6. |
Диаметр горловин обслуживаемых цистерн, мм |
от 550 до 610 |
|
7. |
Высота обслуживаемых цистерн, мм |
от 4000 до 4800 |
|
8. |
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс) |
50(5) |
|
9. |
Время приведения устройства в рабочее положение, мин |
4,0 |
|
10. |
Назначенный срок службы, лет |
10 |
|
11. |
Назначенный ресурс циклов |
5000 |
|
12. |
Обслуживающий персонал, чел |
1 |
|
13. |

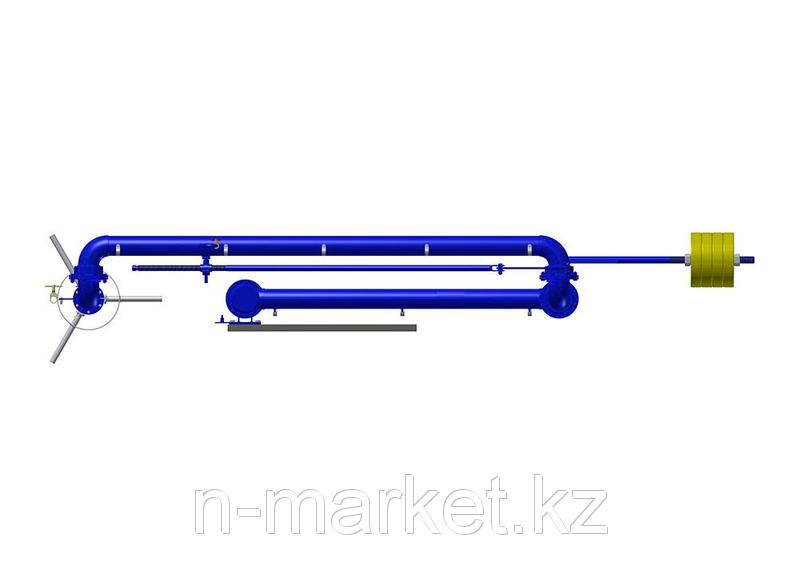

Габаритные размеры в сложенном положении, мм: высота длина ширина |
- 3700 3700 600 |
|
14. |
Масса, кг |
215 |
