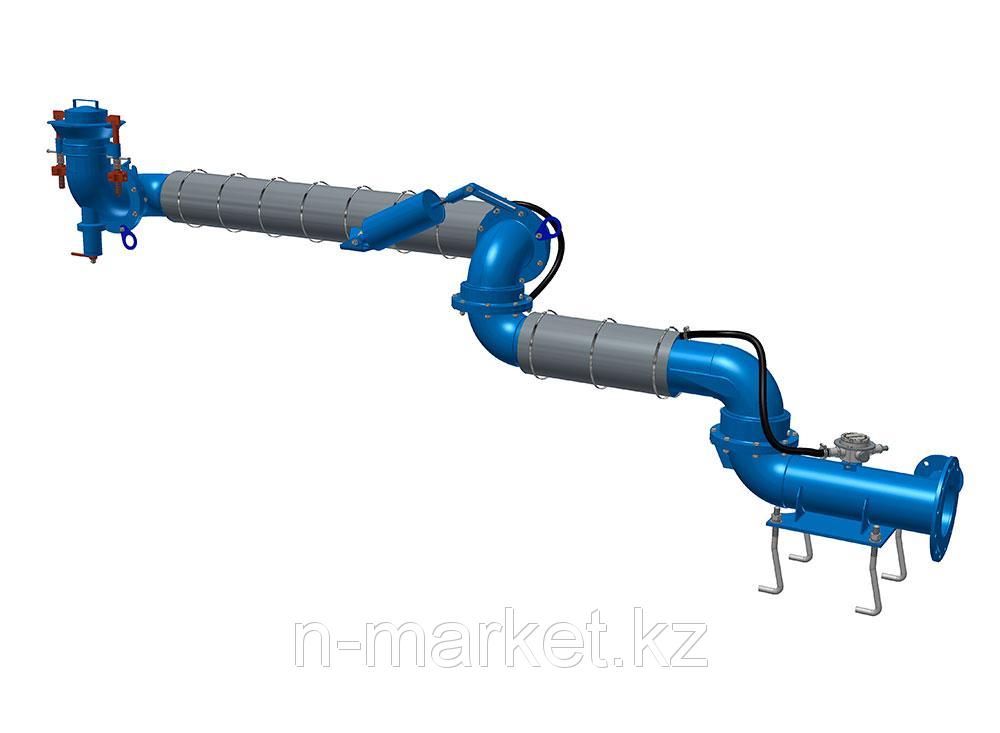

Устройства УСН-175ГЭ/200ГЭ предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и электроподогревающей рубашкой.

Особенности:

• Двухрядные шарниры обеспечивают легкость вращения без перекосов.
• Замена уплотняющих манжет не требует разборки шарниров.
• Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
• Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне.
• Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны.
• Электроподогрев, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.

  Технические характеристики


  Наименование параметра	УСН-175		УСН-200
  Диаметр условного прохода, мм	175		200
  Зона действия	4	6	4	6
  Условное давление, МПа (кгс/м3)	0,6 (6)
  Диапазон температур окружающей среды, ºС
  — для климатического исполнения У	+40; –45
  — для климатического исполнения ХЛ	+40; –60
  — для климатического исполнения УХЛ	+40; –60
  Максимальная пусковая потребляемая мощность в течение одной минуты, кВт, не более:	1,8
  Температура нагревательного элемента, ºС, не более:	+70
  Средняя потребляемая мощность, кВт, не более:	0,5
  Напряжение питания от сети переменного тока 50 Гц,В	220-240
  Вязкость подогревающего продукта в напорном трубопроводе гидромонитора, мм2/с (сСт), не более:	72
  Температура подогревающего продукта в гидромониторе, ºС, не более:	125
  Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см2), не более:	1,0 (10)
  Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более:	50
  Расчетная пропускная способность при скорости налива 5 м/с, м3/час, не более: светлых темных	- 385 695		- 520 935
  Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более:	50 (5,0)
  Назначенный срок службы, лет, не менее	10 лет
  Обслуживающий персонал, чел	1
  Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	- 1200 2300 700	- 1200 2800 700	- 1300 2300 800	- 1300 2800 800
  Масса, кг, не более	225	250	235	255
