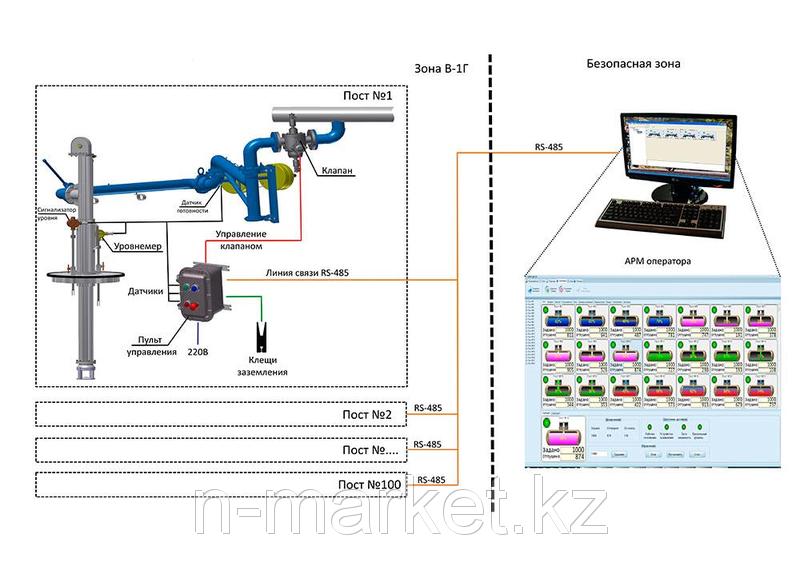

Дистанционная автоматизированная система управления наливом типа «Д» позволяет управлять процессом налива как дистанционно, с удалённого автоматизированного рабочего места (АРМ) оператора, так и автономно, с пульта управления и обеспечивает автоматическое прекращение налива нефтепродукта при достижении заданного уровне продукта в цистерне.
Дистанционный режим управления наливом обеспечивает:
- 1. Подготовку исходных данных для налива в цифровом виде;
- 2. Одновременное управление всеми устройствами налива эстакады (до 247 устройств по одной линии связи);
- 3. Получение в режиме реального времени информации о процессе налива и исправности оборудования;
- 4. Автоматическое ограничение налива по заданному в цифровом виде уровню;
- 5. Дублированную систему защиты от перелива;
- 6. Самодиагностику и автоматическое прекращение налива при отказе оборудования;
- 7. Вывод в архив и на печать протоколов налива и диагностических сообщений;
- 8. Передачу данных по линии RS-485 в АСУ ТП верхнего уровня;
- 9. Дублирование системы управления — «автономно — дистанционно».
1. Диаметр условного прохода запорной арматуры, Ду б (Ду м) 80 (32) 2. Рабочее давление, МПа (кг/см2), не более 1,0 (10) 3. Назначенный ресурс циклов 5000 4. Назначенный срок службы, лет, не менее 10 5. Обслуживающий персонал, чел 1 6. Напряжение питания, В:
¾ Электроустановки
¾ Датчиков-
220AC
24DC7. Средняя потребляемая мощность, ВА, не более 50 8. Масса крепежной части, кг, не более: 80 9. Климатическое исполнение по ГОСТ 15150:
¾ Крепежной части
¾ АРМ-
У1
У410. Класс взрывоопасной зоны В-1г
